Montageanleitung
VANslide VS800MPH
1 Benötigtes Werkzeug
Für die Montage des VANslides VS800MPH benötigst Du einen Innensechskantschlüssel 3mm und einen 10er und 8ter Maulschlüssel.
Im Lieferumfang ist der 1x VS800MPH, 6x Airlineschienen Anker und das Adapterkit, bestehend aus zwei Flügelbleche und 6x Rundkopfschraube und Muttern.
2 Allein oder mit Hilfe

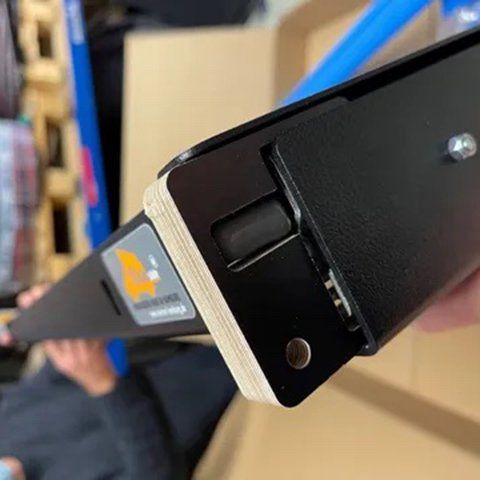

Die Montage ist zwar allein möglich, jedoch empfehlen wir zumindest beim Einlegen des VANslides auf eine helfende Hand zurückzugreifen. Als erstes entferne an allen vier Ecken die Transportsicherung. Zunächst die Vorderen Transportsicherungen bei den Hebeln rausziehen, die hinteren lösen sich, sobald Du die Wanne entriegelst und ein kleines Stück ausziehst.
3 Kann dann weg

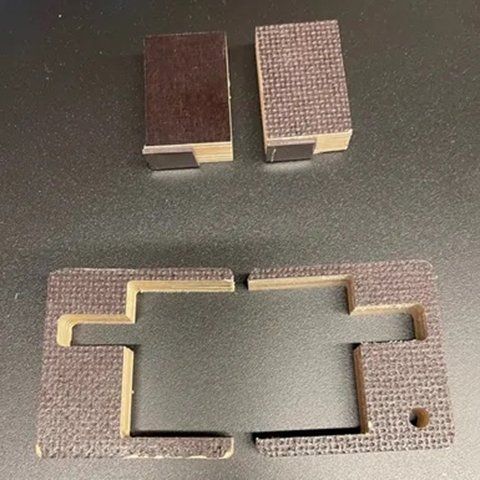

Die Transportsicherung wird nicht mehr benötigt und kann entsorgt werden.
4 Adapterkitmontage I
Für die Horizon oder Activity Fahrzeugausführung wird ein Adapterset montiert. Das Adapterkit besteht aus zwei Flügelblechen und 6 Rundkopfschrauben und Muttern. Zur Montage suche dir einen Festen Untergrund z.B. einen Tisch oder eine Werkbank.
5 Adapterkitmontage II
Schiebe das Flügelblech von Innen in die Seitlichen Schlitze vom Grundträger, die Abkantung muss nach unten zeigen, so dass die Flügellaschen eine ebene mit dem Grundblech ergeben.
6 Adapterkitmontage III

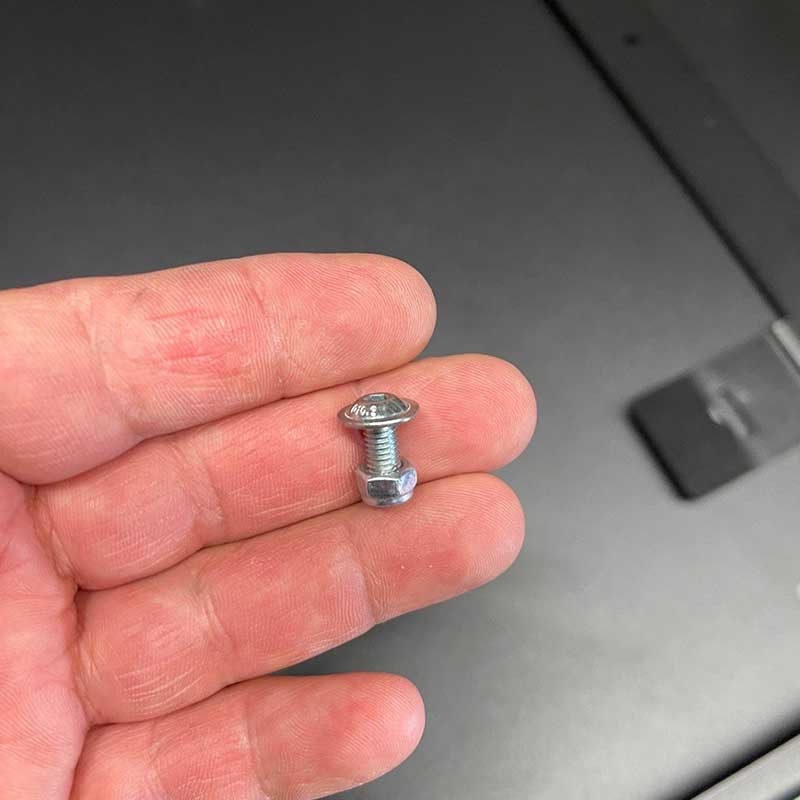

Setze die jeweils 3 Rundkopfschrauben von unten ein und montiere von oben die Muttern drauf und schraub diese fest.

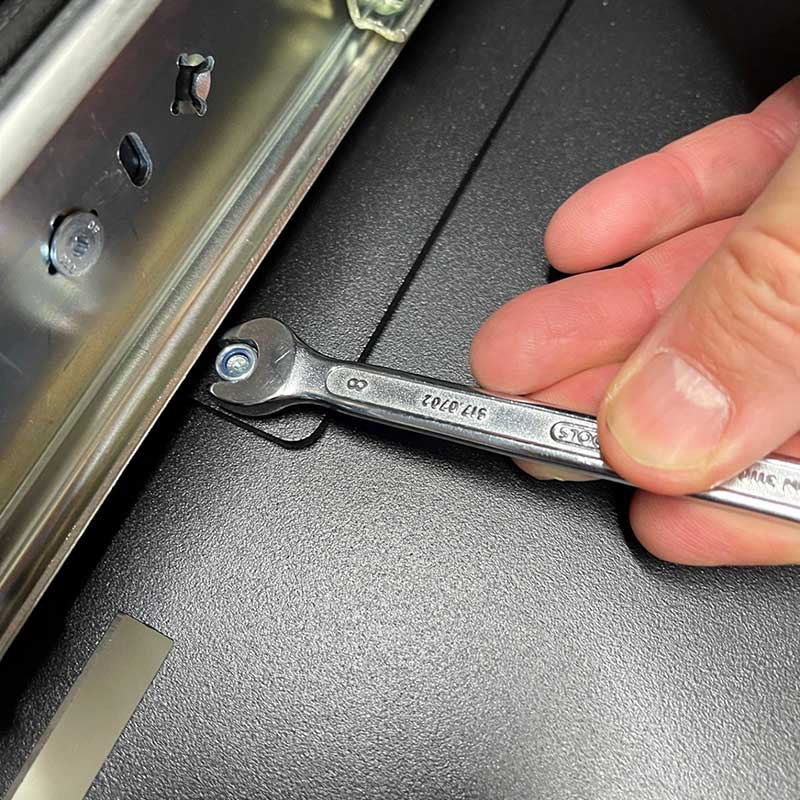

7 Anziehen

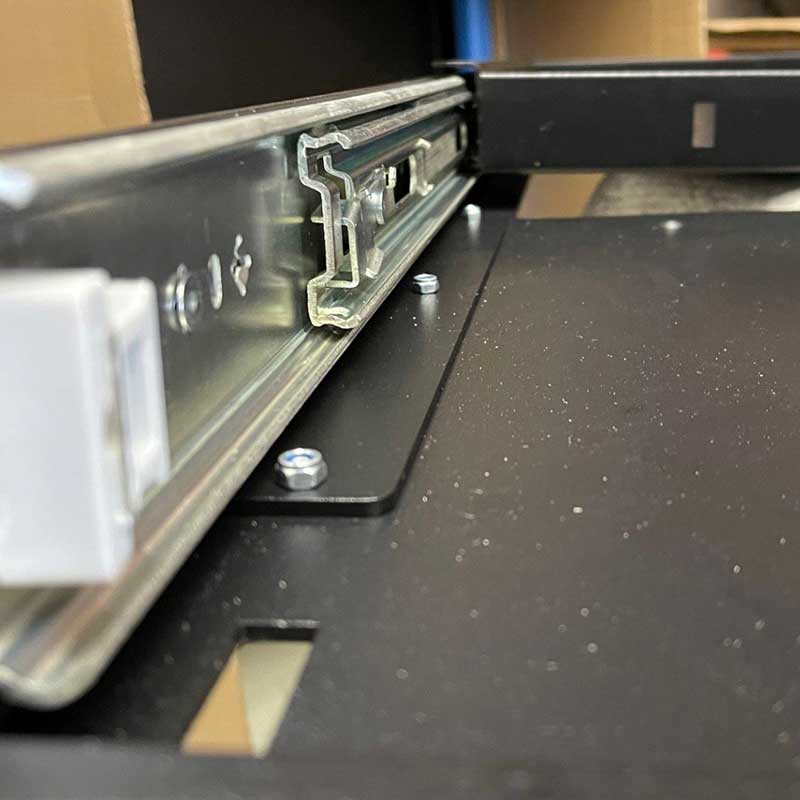

8 Adapterkit montiert
9 Anker einstellen

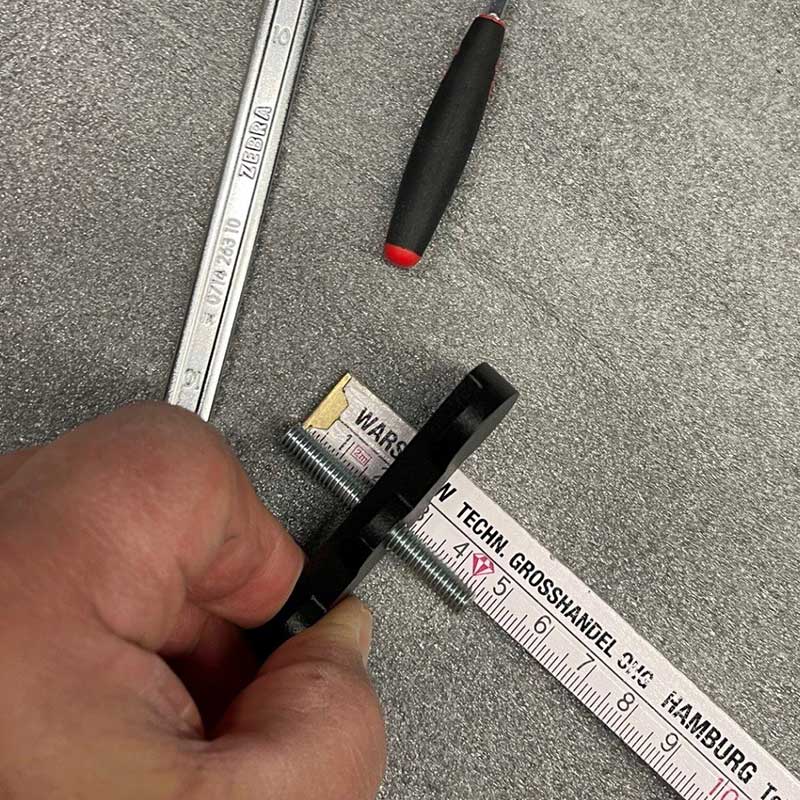

Jetzt werden die Schienen-Anker eingesetzt, die Seite mit der Mutter bzw. wo der Gewindestift die Innensechskanntaufnahme hat, ist oben. Vermittle die Gewindestifte, so dass unten ca. 20mm rausstehen, nehme die Muttern ab, dass erleichtert das einsetzen.
10 Anker fixieren
Jetzt werden die Schienen-Anker eingesetzt, die Seite mit der Mutter bzw. wo der Gewindestift die Innensechskannt-Aufnahme hat, ist oben. Vermittle die Gewindestifte, so dass unten ca. 20mm überstehen, nehme die Muttern ab, dass erleichtert die Montage. An den seitlichen schien kommen jeweils zwei Anker und in die Mittleren Schienen, je ein Anker. Die Anker müssen genau platziert werden, das erleichtert das Einlegen des VANslides. Setze die ersten beiden Anker vor der Bettverlängerung ein. Zirka 7cm von der hinteren Kannte der Kunststoffabdeckung, die Mitte vom Gewindestift auf Höhe des 3ten Zapfens der Airlineschine. Achtung, die Gewindestifte müssen immer mittig zum Zapfen/Steg und nicht zur Kreisförmigen Ausfrähsung ausgerichtet werden! Drehe den Stift von Hand in den Anker ein, dadurch wird der Anker von unten gegen die Airlineschiene gedrückt, richte den Gewindestift genau mittig zum Zapfen bzw. Steg aus, danach wird mit einem Innensechskanntschlüssel festgezogen.
11 hinterer Anker

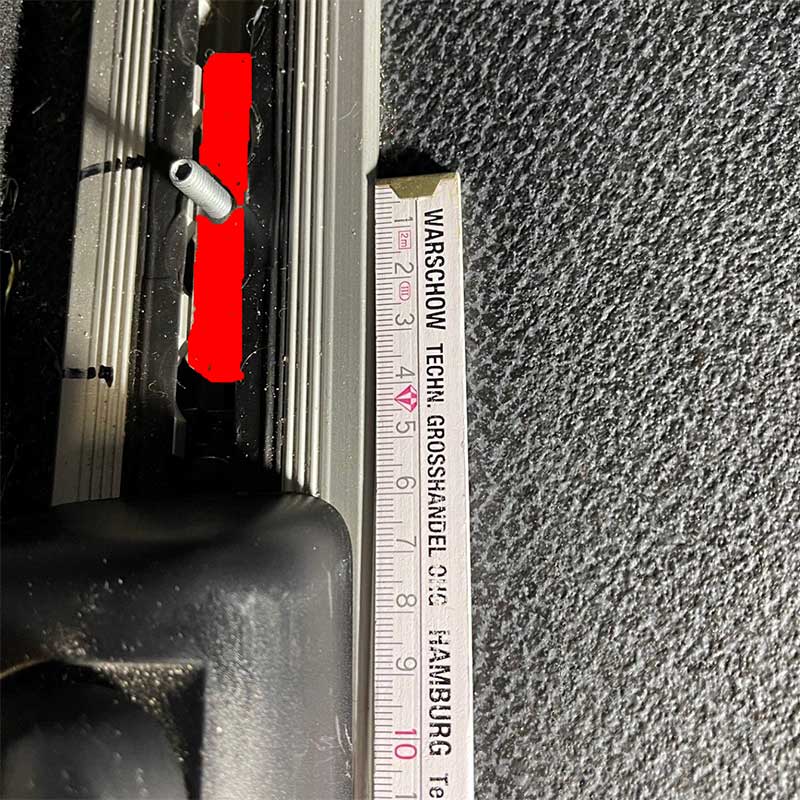

Der zweite Anker wird hinter der Bettverlängerung montiert, zirka 30 cm von dem ersten Anker nach hinten. Auch hier ist es, der dritte Zapfen/Steg an dem der Gewindestift mittig platziert werden muss. In dem Foto ist der Anker zur Verdeutlichung, rot gekennzeichnet, Mittenabstand zum ersten Anker 30 cm.
12 "optional" für Mitte
Zuletzt werden die beiden Anker für die mittleren Schienen eingesetzt und festgezogen. Zirka 15 cm von der hinteren Kannte der Kunststoffabdeckung, mittig zum 6ten Zapfen/Steg.
13 Slide eingesetzt
Wenn die Anker eingesetzt, ausgerichtet und festgezogen sind, kannst Du den VANslide eingelegt. Am besten hältst Du den VANslide leicht schräge und fädelst zuerst eine Seite und dann vorsichtig die zweite Seite der Flügelbleche ein. Dann richtest Du die Langlöcher über die Gewindestifte aus und es sollten alle vier Gewindestifte mit den Langlöchern übereinstimmen.
14 Slide angeschraubt
Jetzt kannst Du die Wanne entriegeln und ziehst die Wanne etwas aus, so da die beiden mittleren Langlöcher zu sehen sind und diese mit den Langlöchern übereinstimmen. Wenn alle 6 Gewindestifte in die Langlöcher eingeführt sind , lassen sich die Muttern montieren. Als erstes alles Muttern Handfest vorziehen und dann mit einem 10er Maulschlüssel oder einer Knarre mit 10er Nuss festziehen.
15 Endmontiert
Die seitlichen Flügel verformen sich ein klein wenig, das ist aber kein Problem für die Haltbarkeit des Adapter-Kit´s. Zum Abschluss kommen noch Kunststoffkappen auf die Muttern und der VANslide ist fertig montiert.
