Montageanleitung
VANslide VS700MPH
1 Benötigtes Werkzeug
Für die Montage des VANslides VS700MPH benötigst Du einen Innensechskantschlüssel 3mm und einen 10er und 8ter Maulschlüssel.
Im Lieferumfang ist der 1x VS800MPH, 4x Airlineschienen Anker und das Adapterkit, bestehend aus zwei Flügelbleche und 4x Rundkopfschraube und Muttern.
2 Allein oder mit Hilfe

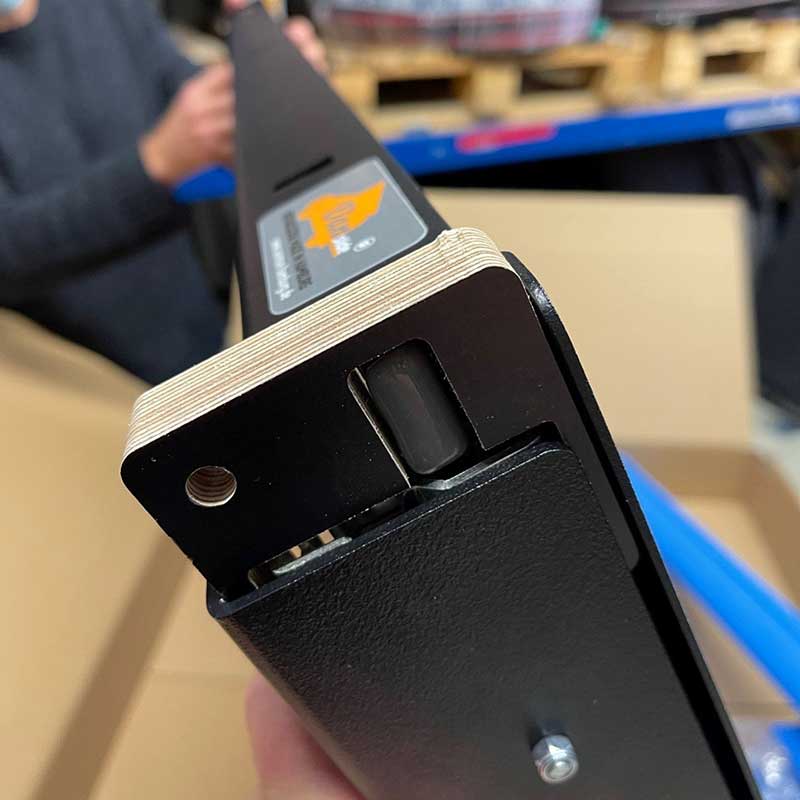

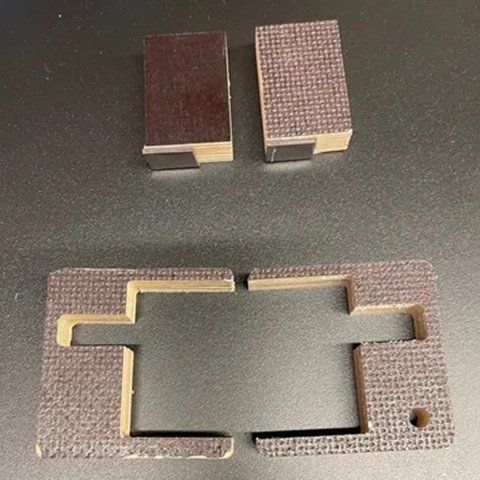

Die Montage ist zwar allein möglich, jedoch empfehlen wir zumindest beim Einlegen des VANslides auf eine helfende Hand zurückzugreifen. Als erstes entferne an allen vier Ecken die Transportsicherung. Zunächst die Vorderen Transportsicherungen bei den Hebeln rausziehen, die hinteren lösen sich, sobald Du die Wanne entriegelst und ein kleines Stück ausziehst.
3 Kann dann weg
Die Transportsicherung wird nicht mehr benötigt und kann entsorgt werden.
4 Adapterkitmontage I

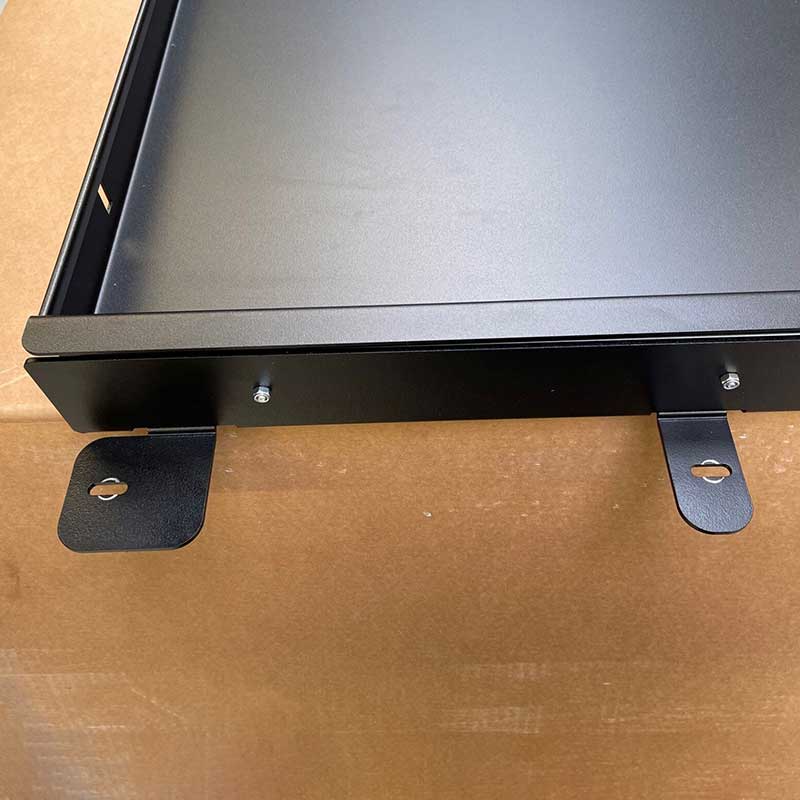

Jetzt musst das Adapterkit für den Marcopolo Horizon /Activity/ VITO montiert werden, suche dir hierfür einen geeigneten Untergrund z.B. eine Werkbank oder einen Tisch. Zum einlegen der Adapterbleche muss die Schwerlastschiene noch mal vom Grundträger gelöst werden. Ziehe dien VANslide etwas aus und gehe, wie in den 3 Videos (Schritte 5-7) beschreiben vor.
5 Adapterkitmontage II

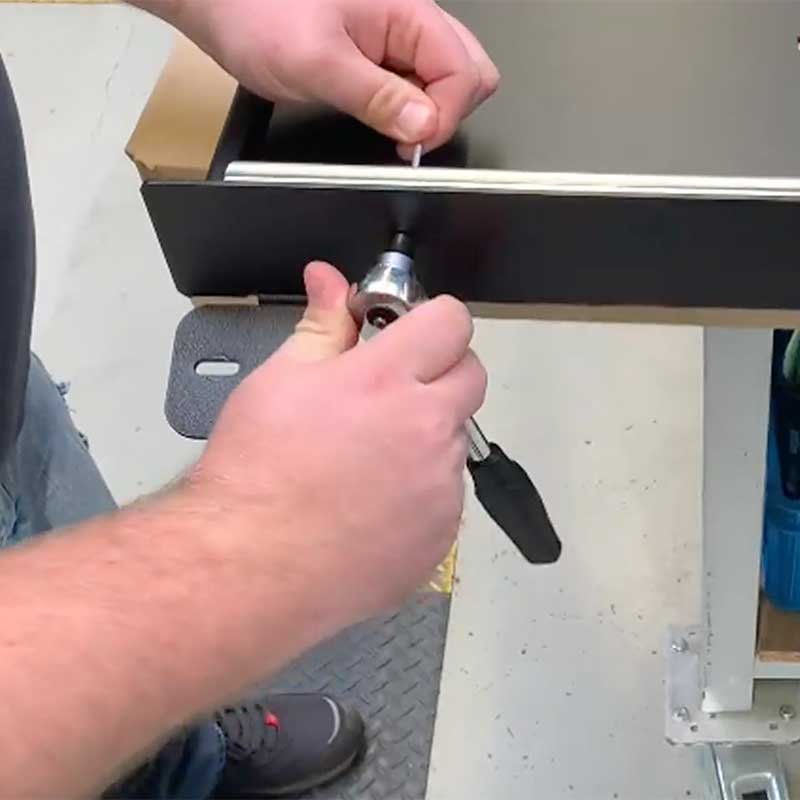

Lösen der Schwerlastschiene am Grundträger.nur die beiden hinteren Schrauben rausnehmen, um die Adapterbleche einzulegen. Die Schwerlastschienen müssen nicht komplett abgeschraubt werden
6 Adapterkitmontage III

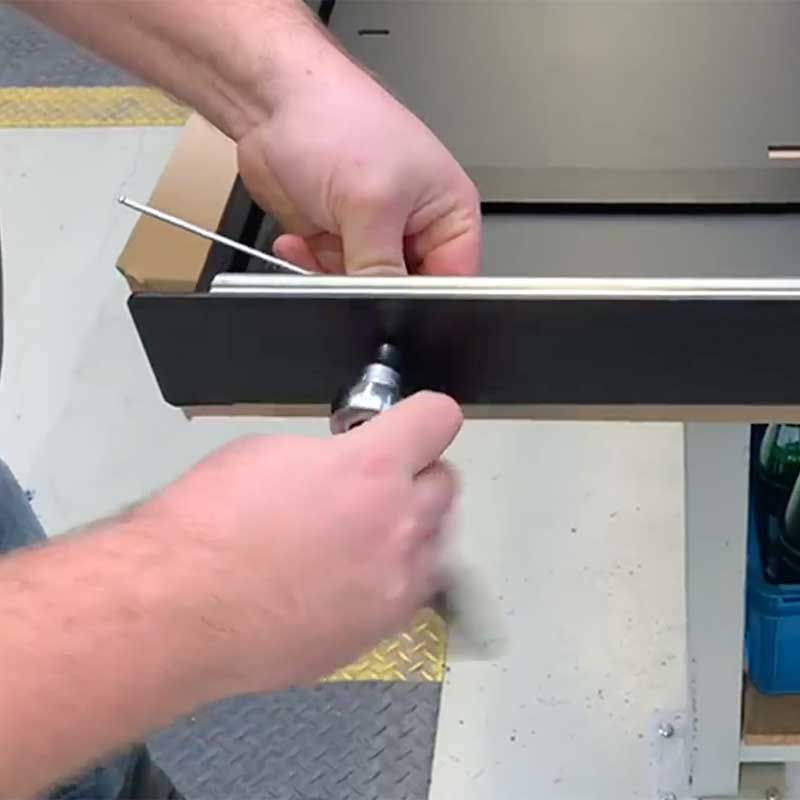

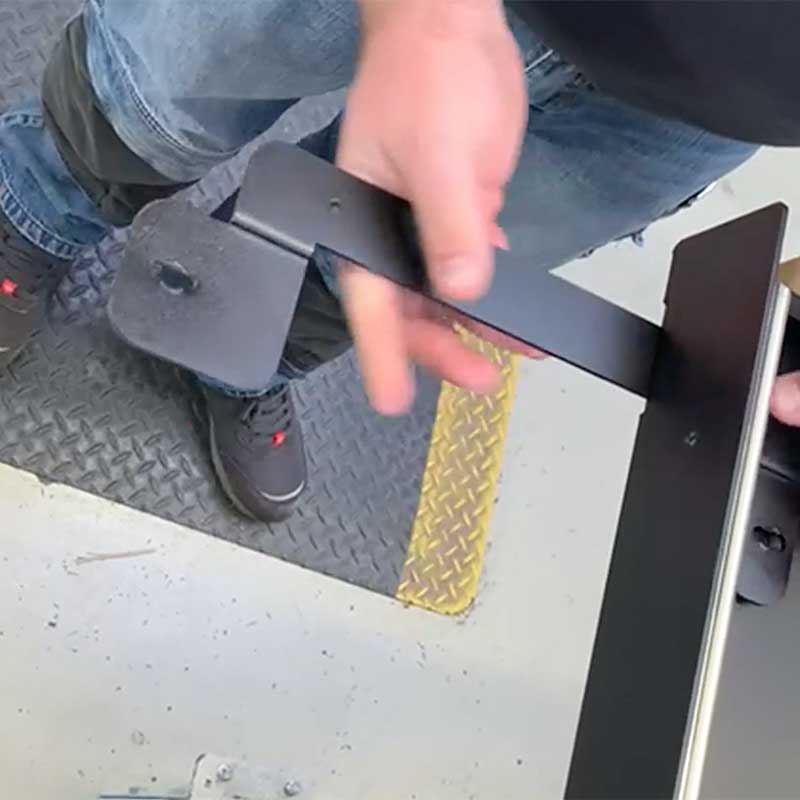

Einfädeln der Adapterbleche in den Grundträger.
7 Adapterkitmontage IV
Nach dem einfädeln, der Adapterbleche müssen die Schwerlastschienen wider festgezogen werden. Wenn Du die Adapterbleche am Grundträger anschraubst, achte darauf, dass die Schraube von unten eingeführt wird und die Mutter dann innen liegt.
8 Schienenmontage I
Wenn Du am VANslide die Adapterbleche montiert hast, kannst Du jetzt die Airlineschien-Anker im Fahrzeug platzieren. Nehme die Mutter ab und schraube von Hand, dass Gewinde so weit ein, das unten ca. 23mm Gewinde rausstehen. Dann setzt Du den Anker in die Airlinschine ein, am besten hält Du das Gewinde fest damit der Anke nicht in der Schiene umkippen kann. Wenn Du den Anker eingesetzt hat kannst Du ihn positionieren in dem Du von Hand das Gewinde weiter eindrehst, bis der Anker von unten Gegen die Airlineschiene drück, das Gewinde muss bei der Fixierung immer mittig zu einen Zapfen der Airlineschiene positioniert sein, damit er die größtmögliche Anlagefläche hat. Wenn Du die richtige Position hast, sehe das Gewinde mit dem Innensechskantschlüssel fest
9 Schienenmontage II
Einsetzen des Airline-Ankers. Wenn die Anker richtig positioniert sind, kannst Du sie mit dem 3mm Innenseckskanntschlüssel anziehen, damit sie beim Einlegen des VANslide´s nicht verrutschen. Auf den nächsten Fotos findest Du die richtigen Abstände für die Positionierung. Tipp: Das einsetzen der Anker wird erleichtert, wenn Du die Gummilippen mit einem Wasser/Spüli-Gemisch benetzt.
10 Schienenmontage III

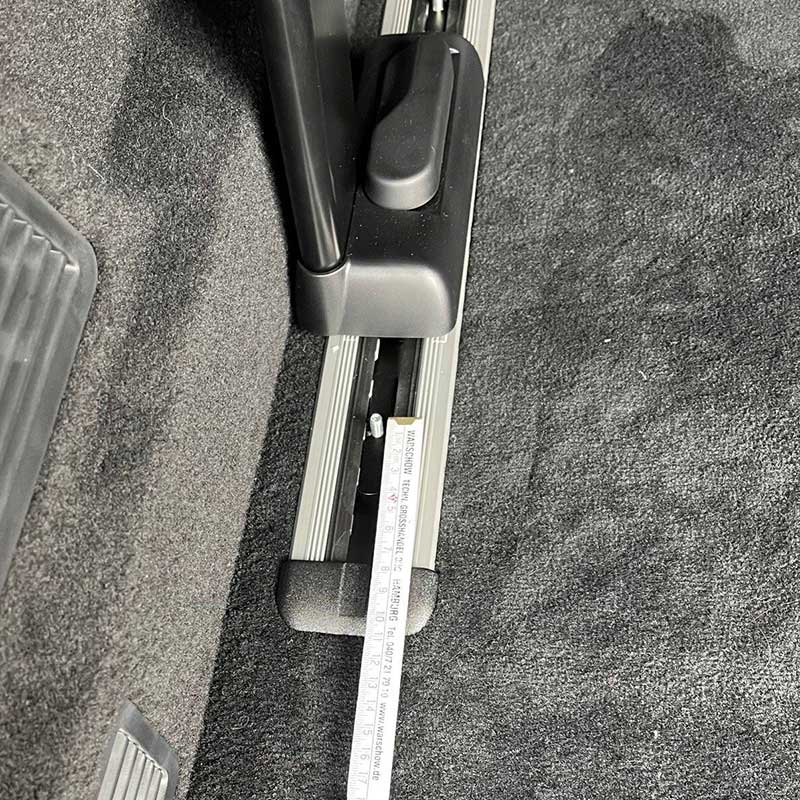

Positioniere zunächst die beiden vordern Anker. Das Gewinde muss mittig zu dem 3ten zapfen ausgerichtet werden, das sind ca. 7,5cm ab der Abschlusskappe des Schienensystems
11 Schienenmontage IV
Der Mittenabstand der Befestigung beträgt 30cm, dass heist, der 2 Anker wird ca 37,5cm weiter, somit hinter dem Fuss der Bettverlängerung montiert. Genau hinter der dem Fuss der Bettverlängerung befindet sich noch teile der Bettverlängerungsbefestigung in der Schiene , dies behindert das Einsetzen des Ankers direkt hinter dem Fuss.
12 Schienenmontage V
Deshalb setze den zweiten Anker etwas weiter hinten ein und schiebe ihn dann wieder nach vorn zum Platzieren an den Fuss der Bettverlängerung ran. Gegebenenfalls muss nur für das einsetzen des Ankers, die Sitzbank kurz 2-3 cm nach vorne geschoben werden. Nach der Montage kann die Sitzbank wieder Zurück geschoben werden.
13 Endmontage
Wenn Du alle vier Anker platziert und angezogen hast, kann der VANslide eingelegt werden. Wegen der seitlichen Befestigung muss Du den VANslide etwas einfädeln, entweder etwas schräg oder leicht gekippt. Platziere die Langlöcher über die Gewinde und lege den VANslide ab, drehe die Muttern auf und ziehe zunächst die vorderen und dann die hinteren Muttern fest. Zum Abschluss kommen noch die Kunststoff Schutzkappen drauf. Optional hast Du noch die Möglichkeit, den VANslide mit zwei zusätzlichen Ankern in den Mittleren Schienen zu befestigen, hierfür sind die Langlöcher bereits vorhanden. Wir sind jedoch der Auffassung das die vier Befestigungspunkte ausrechend sind.
Option: Kit mit zwei zusätzlichen Ankern "VANanchor2"
Tipp: einige Kunden bauen die Zwischenstrebe der Bettverlängerung aus, um mehr Stauraum zu schaffen. Beachte jedoch, das die Querstrebe wieder eigesetzt werden muss, sobald die Bettverlängerung demontiert werden soll also falls du sie ausbauen möchtest.
